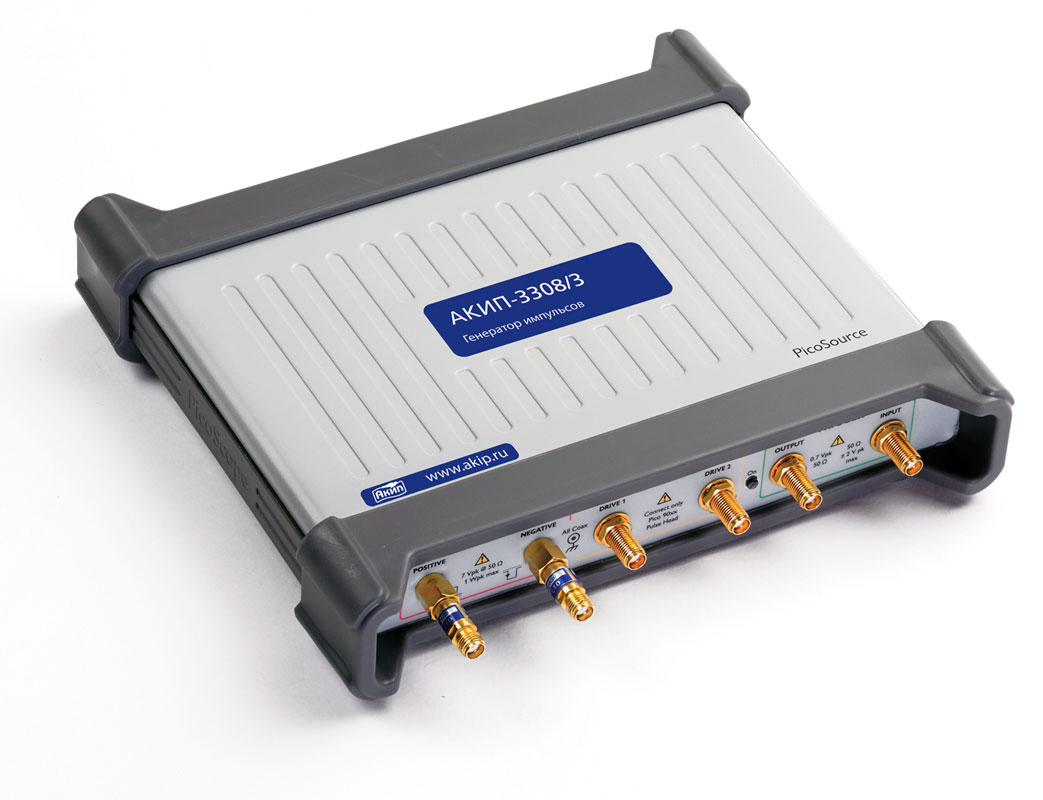

Генератор импульсов АКИП-3308/2

Генератор импульсов АКИП-3308/2 создает сигнал определенной формы, который используется при настройке электронных схем. Кроме того, с помощью прибора можно проверять работу широкополосного и импульсного радарного оборудования.

Основные характеристики:

• Интегрированные выходы: дифференциальный, время нарастания 40 пс, амплитуда от 2,5 В до 6 В.
• Вход/выход синхронизации с низким уровнем джиттера.
• Диапазон установки длительности импульса от 200 нс до 4 мкс.
• Внутренний генератор синхроимпульсов с регулируемым периодом от 1 мкс до 1 с.
• Задержка запуска.
• Высокая точность генерируемых импульсов.

Генератор позволяет создавать импульсные сигналы с низким уровнем джиттера 3 пс. Интегрированные импульсные выходы оптимизированы для генерации сигнала с высокой скоростью нарастания, что позволяет выполнять рефлектометрию во временной и спектральной областях.

Установлен внутренний генератор синхронных электрических импульсов с регулировкой от 1 мкс до 1 с. Дифференциальные выходы генератора АКИП-3308/2 позволяют работать с дифференциальными гигабитными сетями передачи данных и системами SATA, USB3, HDMI, Ethernet.

Компенсация фазового сдвига облегчает проведение всех видов дифференциальных измерений. Этим обеспечивается кооректировка фазового сдвига до 1нс для интегрированных выходов и до 200 пс для выходов с преобразователем на основе туннельного диода с разрешением 1 пс.

Выходной сигнал генератора имеет вид импульса с положительной или отрицательной полярностью. Выходное сопротивление составляет 50 Ом. Погрешность установки уровня находится в пределах 10% в ту или иную сторону от нужного значения.

На корпусе генератора АКИП-3308/2 имеется интегрированный выход с временем нарастания 60 пс и амплитуой колебаний в пределах от 2,5 В до 6 В. Присутствует возможность компенсации фазового сдвига с разрешением в 1 пс.

Управление генератором осуществляется с помощью ПК, подключаемого по USB-кабелю. Поставляемое в комплекте программное обеспечение позволяет не только выполнять все виды работ, но и составлять наглядные отчеты и заключения, а также работать с другими радиоизмерительными приборами .

Генератор применяется для измерения TDR/TDT параметров сети и тестирования их на соответствие нормативам. Также, с помощью этого устройства, вы можете выполнять спектральные измерения, определение перекрестных помех и джиттера, тестирование полупроводников, исследование сигналов ультраширокополосных импульсных радаров.
