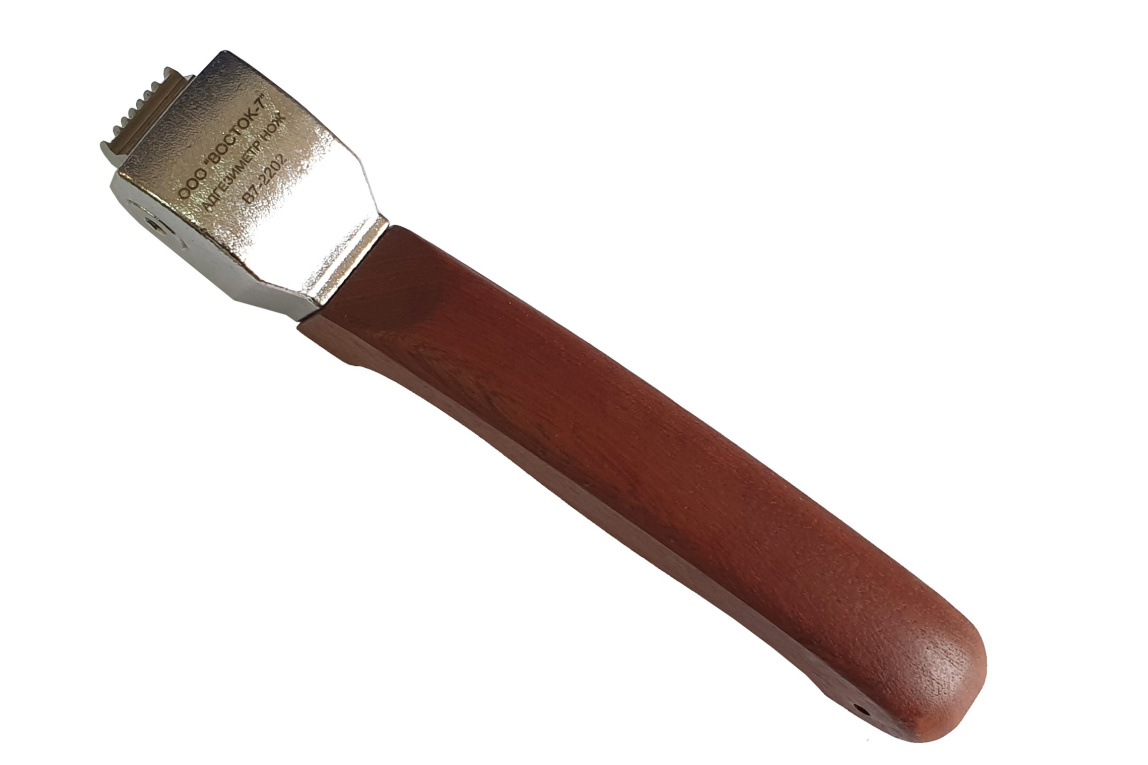

Адгезиметр-нож с круглой фрезой В7

Адгезиметр-нож с круглой фрезой В7

Метод надреза (решётчатый или параллельный) является оптимальным способом экспресс-оценки адгезии (силы сцепления) однослойных и многослойных покрытий (не текстурированных) толщиной до 250 мкм на металлических или полимерных основаниях. Это единственный способ оценить качество межслойной адгезии (основание-грунт-база-лак) в процессе производства изделий. Он заключается в нанесении на покрытии глубоких (прорезания насквозь до основания) параллельных надрезов в перпендикулярных направлениях. При методе одновременного параллельного надреза покрытия (в отличии от надреза покрытия ножом с одним лезвием) происходит сдвиг покрытия вдоль основания, на которое покрытие нанесено, что существенно увеличивает точность метода измерения адгезии. Место разреза очищается щёткой или с помощью клейкой ленты-скотча (в зависимости от используемой методики) По характеру и площади разрушения покрытия визуально определяется величина его адгезии по балльной системе.

В стандарте ISO 2409 и ГОСТ 31149–2014 указывается, что необходимо сделать 6 линий надрезов и что расстояние между линиями надреза должно соответствовать толщине покрытия и типу подложки:

По методике ASTM D3359:

·         требуется 11 линий надрезов;

·         резак 1 мм для покрытий толщиной до 50 мкм;

·         резак 2 мм для покрытий толщиной от 50 до 125 мкм.

Рабочие лезвия ножей изготавливаются из закалённой стали, поэтому режущие кромки остаются острыми, а частота замены ножей сокращается. Для измерения адгезии покрытий предлагается два типа ножей: адгезиметры-ножи с плоским резаком и адгезиметры-ножи с круглой фрезой.

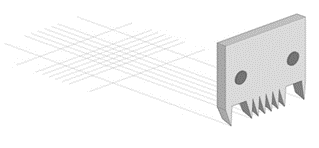

С плоским резаком имеет 1 режущую кромку, состоящую из 2 опорных лезвий по бокам и 6 рабочих лезвий по середине (согласно ISO и DIN) или 11 рабочих лезвий по середине (согласно ASTM)

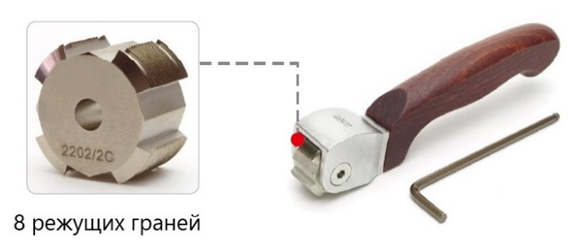

С круглой фрезой имеет 8 режущих кромок, состоящих из 2 опорных лезвий по бокам и 6 рабочих лезвий по середине (согласно ISO и DIN) или 11 рабочих лезвий по середине (согласно ASTM)

Адгезиметры-ножи с плоским резаком применяются для измерения адгезии покрытий на плоских и, главное, изогнутых поверхностях изделий (бамперы автомобилей, корпуса зеркал, элементы с заметным радиусом кривизны и пр.), а также твёрдых покрытий, где требуется приложить заметное усилие на адгезиметр, чтобы прорезать покрытие до основания (защитные покрытия на эпоксидной основе).

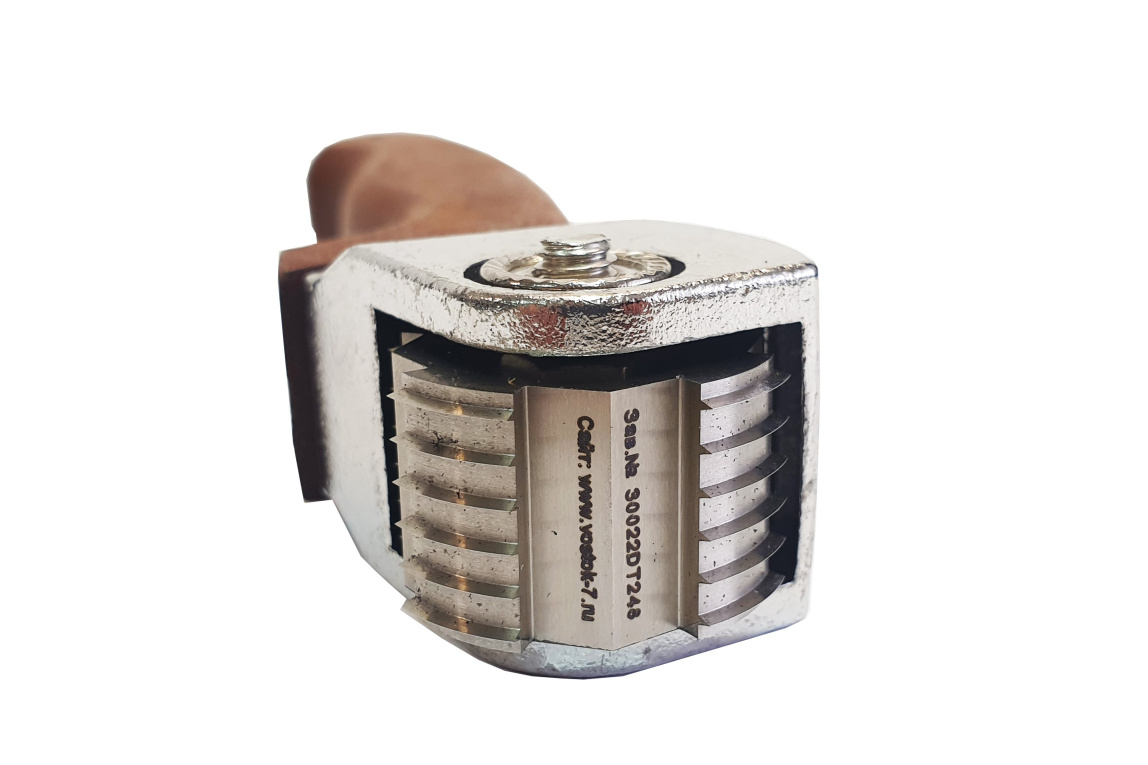

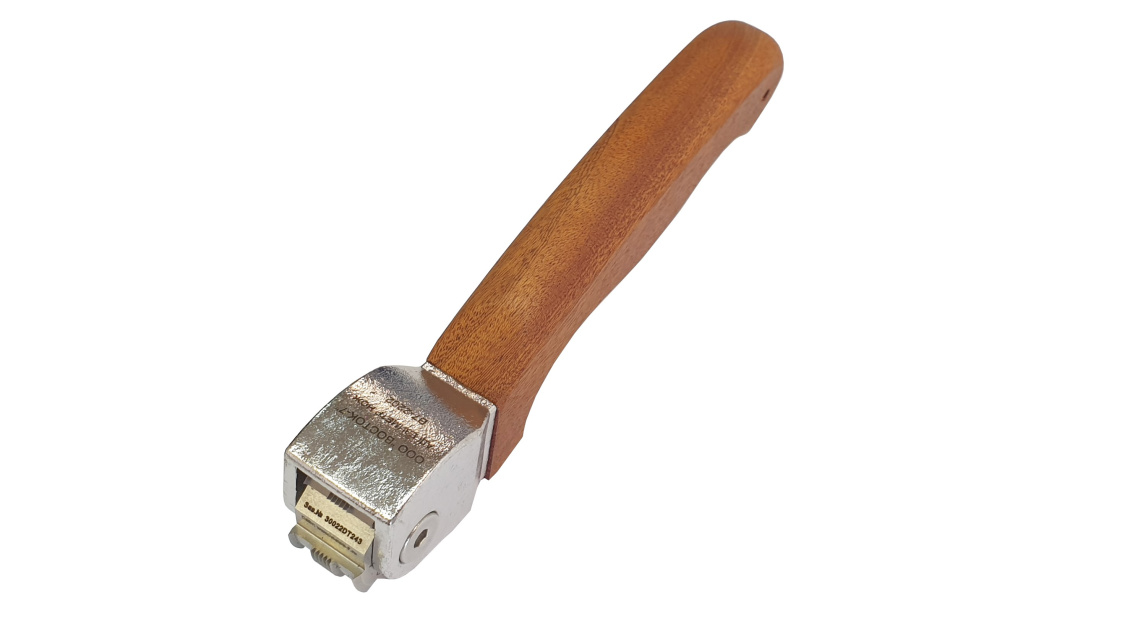

Адгезиметры-ножи с круглой фрезой оснащены роликовой фрезой. Они оптимально подходят для измерения адгезии на плоских поверхностях изделий. Рекомендуется применять их для контроля и испытания адгезии покрытий на образцовых пластинах в лабораторных условиях.

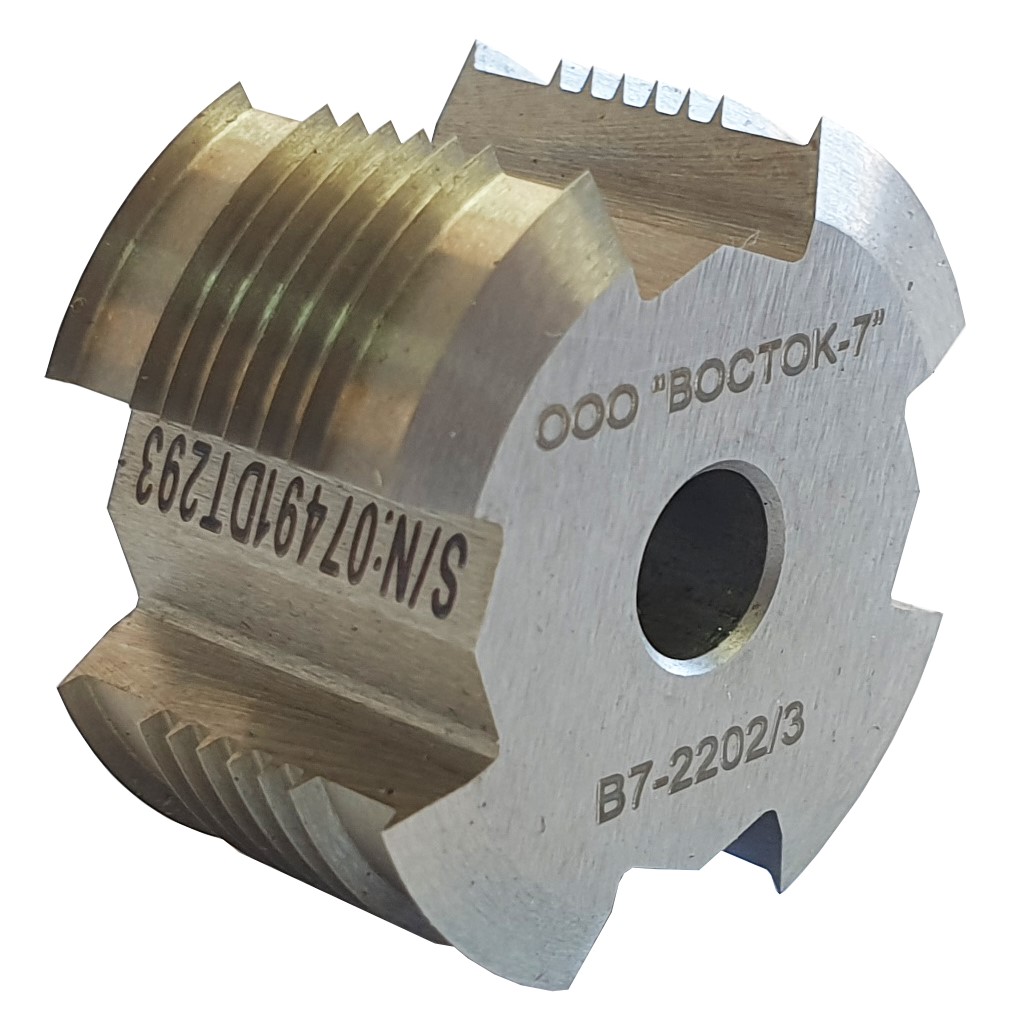

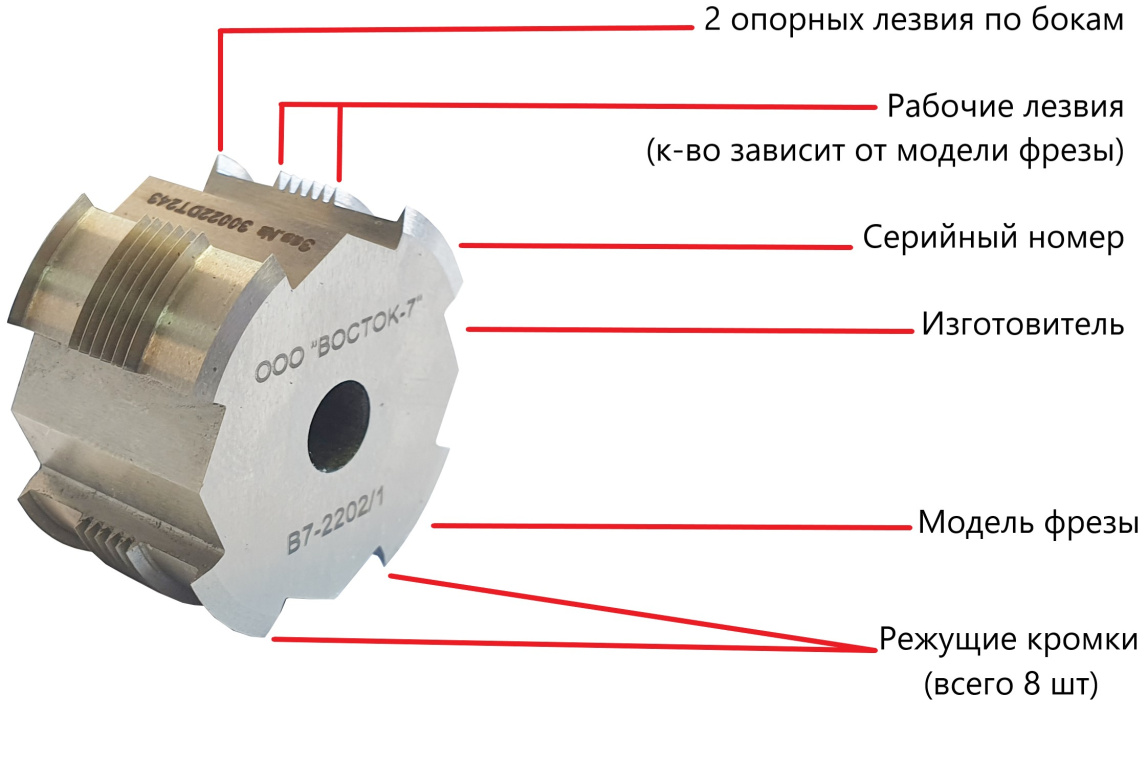

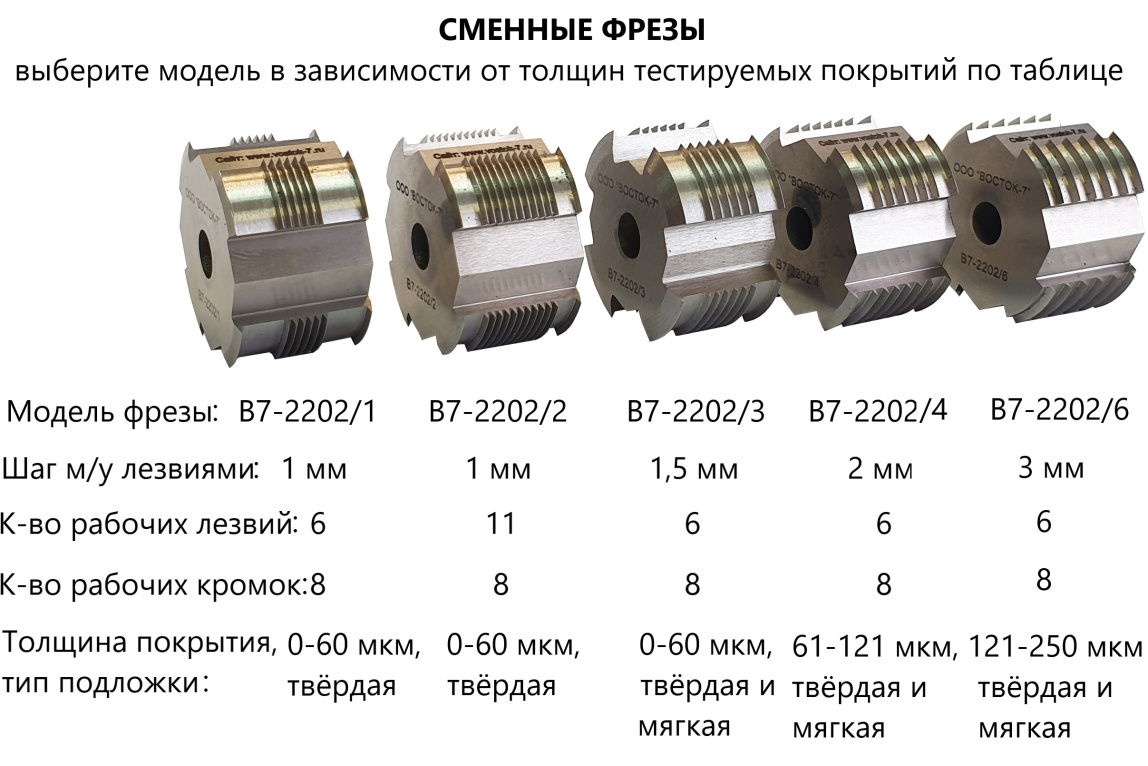

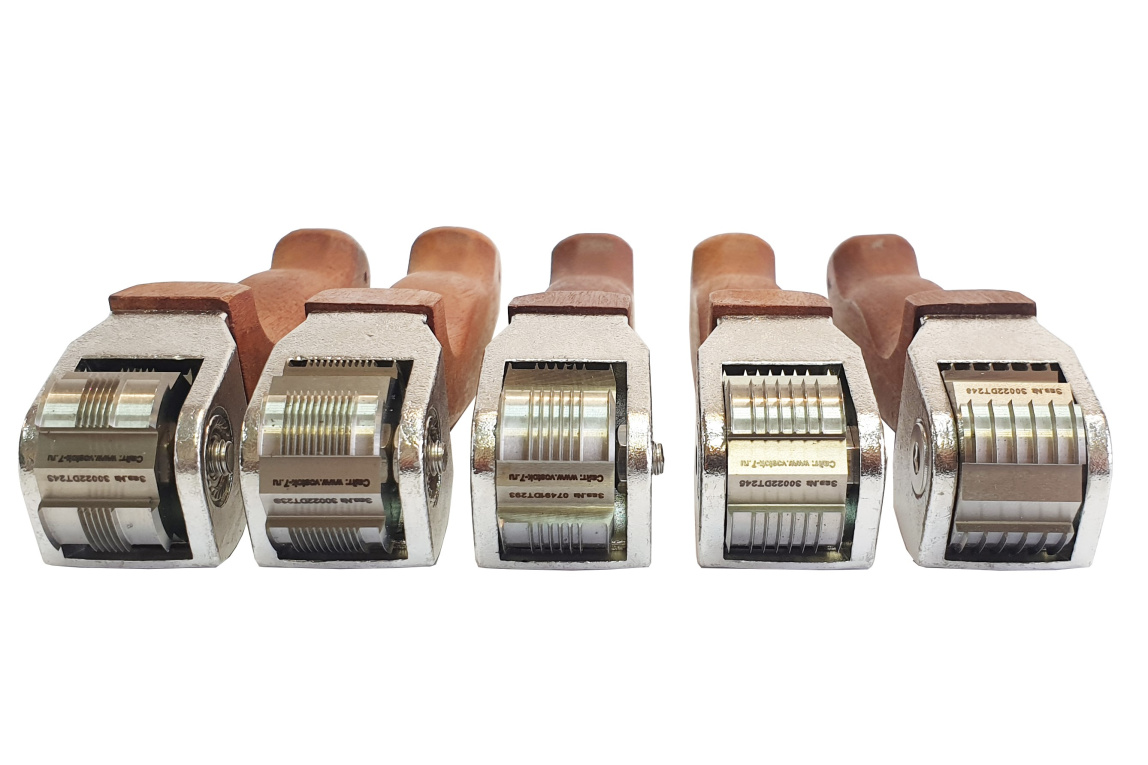

Адгезиметры-ножи оснащаются износостойкими многолезвийными фрезами из высококачественной закалённой стали. Фрезы имеют 6 или 11 режущих рабочих лезвий с расстоянием 1 мм, 1,5 мм, 2 мм и 3 мм между собой. Наличие 8-ми режущих кромок (углов/граней) является неоспоримым преимуществом таких фрез т. к. после износа текущей кромки диск фрезы при помощи шестигранного ключа легко поворачивается для использования следующей новой кромки. Это очень важно, поскольку надрез покрытия производится до основания изделия, а оно может изготавливаться из металлов и сплавов высокой твёрдости. Выбор необходимой модификации адгезиметра-ножа производится в зависимости от толщин тестируемых покрытий согласно таблице в технических характеристиках изделия.

Адгезиметры-ножи с круглой фрезой безопаснее, удобнее и быстрее в замерах, а также более долговечны в эксплуатации, нежели адгезиметры-ножи с плоским резаком, соответствуют стандартам ГОСТ 15140, ISO2409, ISO16276-2, ASTM D3359-B, GB/T9286-98, BS 3900 E6, JIS K 5600-5-6.

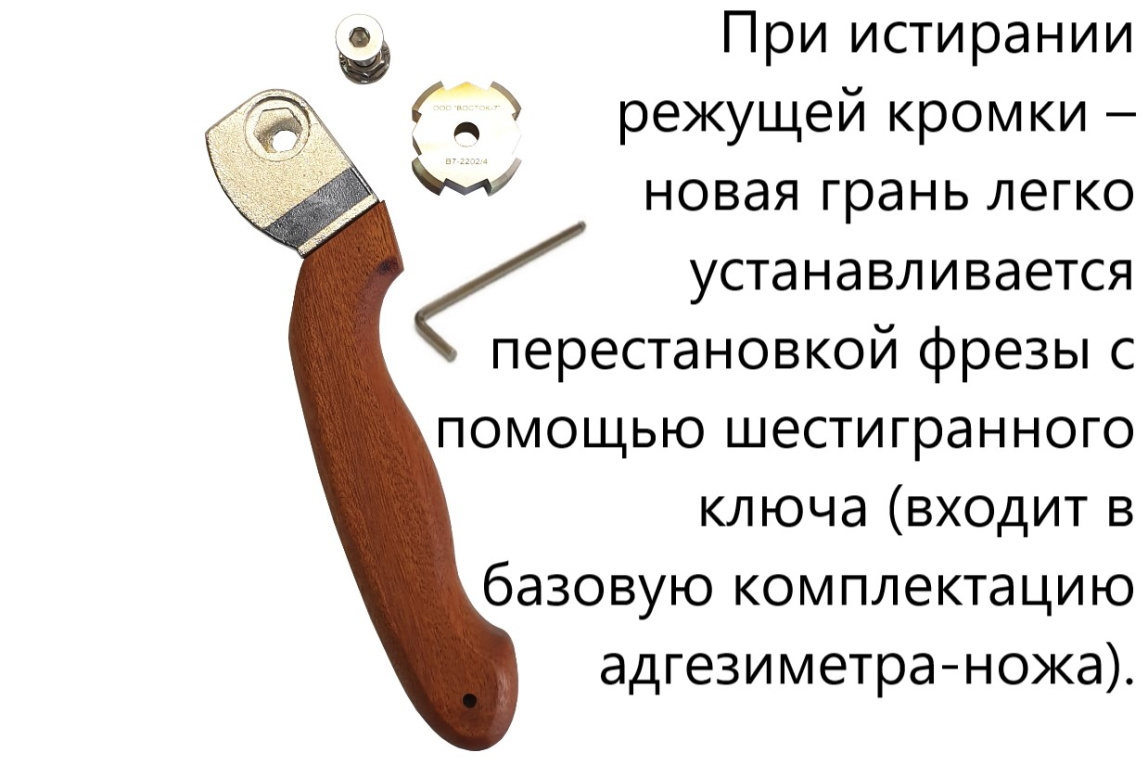

При истирании режущей грани – новая грань легко устанавливается перестановкой фрезы с помощью шестигранного ключа (входит в комплектацию).
